SnakE® Kühl-Set: modulares Kühlsystem für Gasflaschen, IBC- und Objektkühlung

„Wer kühlt die Gasflasche, während wir in Deckung gehen?" — Das SnakE® Kühl-Set.

Das SnakE® Kühl-Set ist die kühl-fokussierte Konfiguration des modularen SnakE®-Systems: gezielte, personalschonende Wasserabgabe auf gefährdete Gasflaschen, IBC-Tanks und Objekte. Du baust in Minuten auf, regelst den Druck ein und ziehst Dich in Deckung zurück – die Kühlung läuft weiter. Mit deutlich reduziertem Wasserverbrauch!

Das kann das Set

• Gasflaschenkühlung aus Deckung – Module oder Kreisregner umschließen die Flasche mit Sprühnebel. Personal muss nicht in der direkten Wurfweite einer möglichen BLEVE bleiben.
• IBC-Kühlung – Adapter klemmen am Gitterkorb eines Standard-1.000-l-Containers (EN ISO 1496) und berieseln die Tankoberseite.
• Objekt- und Behälterkühlung – flächige Wasserabgabe auf hitzeexponierte Oberflächen, gespeist über Standard-Storz-D.
• Personalschonend – nach dem Aufbau läuft die Kühlung kontinuierlich, ohne dauerhaft eine Kraft am Strahlrohr zu binden.
• Kompakt verlastet – das komplette Set passt in eine Eurobox 60 × 40 × 12 cm.

Wenn Kühlung Personal in den Gefahrenbereich zwingt

Eine hitzeexponierte Gasflasche, ein IBC neben dem Brandherd, ein Behälter unter Strahlungswärme: Die Lage verlangt Wasser auf der Oberfläche – und bindet sonst eine Einsatzkraft mit dem C-Rohr genau dort, wo niemand stehen will. Das SnakE® Kühl-Set übernimmt die Wasserabgabe stationär und bringt das Wasser gezielt dorthin, wo es wirkt.

C-Rohr im Dauerhalten …

• bindet dauerhaft eine Einsatzkraft im Gefahrenbereich,
• hält Personal in der Wurfweite einer möglichen BLEVE,
• verbraucht mehr Wasser, weil ein Teil das Ziel verfehlt.

… SnakE® Kühl-Set stattdessen

• stationäre Kühlung, betrieben aus Deckung,
• umschließender Sprühnebel bzw. flächige Berieselung direkt am Objekt,
• gezielter Wassereinsatz – die Einsatzkraft steht wieder für andere Aufgaben zur Verfügung.

Drei Kühl-Lagen, ein System

Gasflasche. Zwei bis vier Module mit Vollkegeldüse werden im Halbkreis um die Flasche positioniert, bei größerem Sicherheitsabstand genügt ein Kreisregner-Standpunkt. Bei 2–4 bar entsteht ein umschließender Sprühnebel, der die Flasche kühlt. Besonders bei Acetylenflaschen lässt sich so die Zeit im Gefahrenbereich reduzieren.

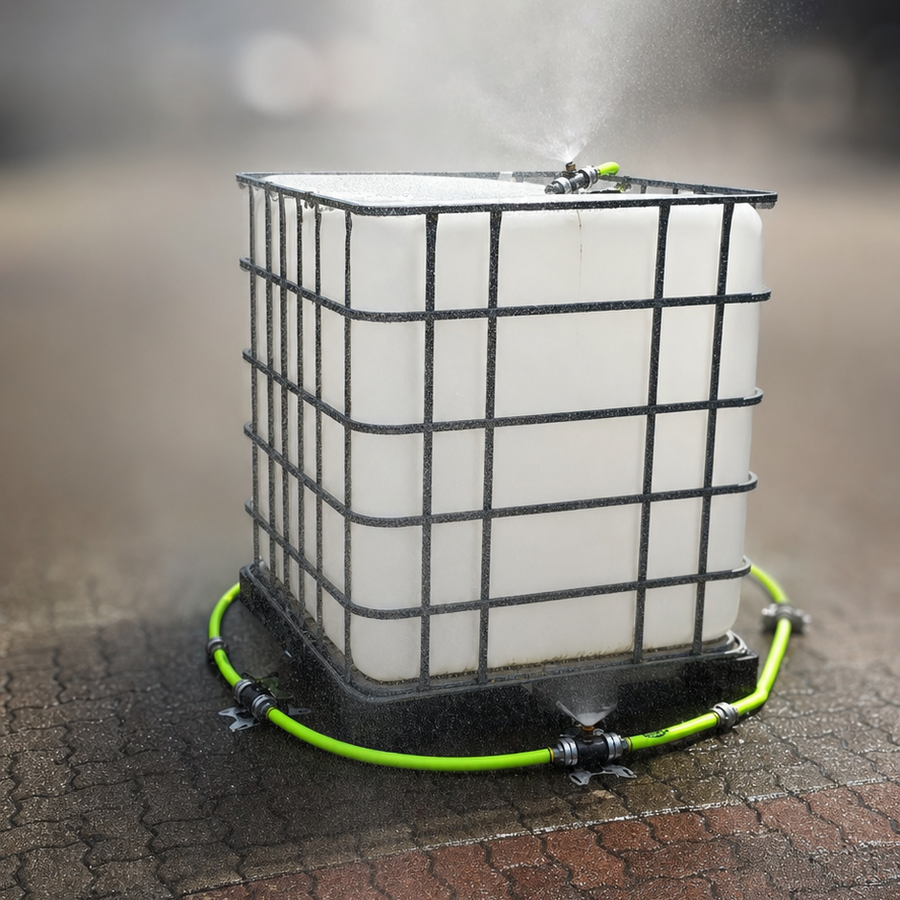

IBC-Tank. Vier Adapter klemmen am oberen Rahmenrohr eines Standard-IBC (1.000 l), je Adapter eine SnakE®-Modulreihe. Die flächige Berieselung der Tankoberseite senkt die Mantelflächentemperatur und reduziert das Risiko eines Behälterversagens. Typisch für IBC-Lager in Industrie, Chemie- und Pharma-Logistik.

Objekt. Über geeignete Adapter oder Standfüße lassen sich Module an oder vor hitzeexponierten Behältern und Oberflächen positionieren – überall dort, wo eine gleichmäßige, personalschonende Wasserabgabe taktisch sinnvoll ist.

Aufbau und Bedienung

Storz-D plus Klemmen, werkzeuglos. Die C-Zuleitung läuft auf den Y-Verteiler, von dort teilt sich der Strom auf 2 × Storz-D auf die Modulstränge. Druck einregeln: ca. 2–4 bar an der Vollkegeldüse, 1–4 bar am Kreisregner. Wechseldüsen lassen sich tauschen, ohne das System abzubauen. Maximaler Betriebsdruck 16 bar.

Konstruktion

V4A-Edelstahl im gesamten Wasserweg, glasperlengestrahlt, korrosionsbeständig gegen Brandgase und aggressive Medien. Werkzeuglose Klemmung, abgestimmt auf gängige Trägerprofile. Gefertigt in Andernach.

Das SnakE®-System wurde mit dem vfdb Excellence Award ausgezeichnet.

Technische Daten

Lieferumfang

• 1 × Eurobox 60 × 40 × 18 cm mit Scharnierdeckel
• 6 × SnakE®-Düsenmodul (V4A) mit Vollkegeldüse

• 4 × SnakE®-IBC-Adapter
• 1 × Y-Verteiler Storz C auf 2 × Storz D
• 6 × Verbindungsschlauch Storz-D
• 2 × Standfuß aus eloxiertem Aluminium
• 2 × Storz-D Blindkupplung

Grenzen & Sicherheit

• Das Kühl-Set ist ein Einsatzmittel zur Wasserabgabe und Kühlung, keine Einsatztaktik. Es ersetzt keine Lagebewertung und keine Entscheidung der Einsatzleitung.
• Gasflaschen: Sicherheitsabstände und Deckung beachten. Positionierung nur nach Lagebewertung. Ersetzt keine taktischen Regeln zur Gasflaschenbrandbekämpfung.
• IBC & Objekt: Stoffeigenschaften und mögliche Reaktionen mit Wasser prüfen, Löschwasserrückhaltung beachten, Behälterzustand bewerten. Nur nach lageabhängiger Gefahrenbewertung einsetzen.
• Betrieb: personalschonend ja, unbeaufsichtigt nein. Wasserabgabe, Lageentwicklung und Umgebung regelmäßig kontrollieren.

Häufige Fragen

Kann ich das Set mit meinem vorhandenen SnakE®-System kombinieren?
Ja. Alle Komponenten nutzen Storz-D und sind innerhalb eines Aufbaus frei kombinierbar.

Verhindert das Set eine BLEVE oder ein Behälterversagen?
Nein. Das Set unterstützt die Kühlung und senkt die Oberflächentemperatur. Ob ein Behälter versagt, hängt von vielen Faktoren ab – Sicherheitsabstände und Taktik bleiben maßgeblich.

Welche Wasserversorgung brauche ich?
Standard-Storz-D-Speisung über C-Zuleitung und Y-Verteiler. Der Gesamtbedarf hängt von Modulanzahl, Düsen, Druck und Schlauchlängen ab; Richtwert Vollkegel ca. 20 l/min je Modul.

Brauche ich Spezialwerkzeug für den Aufbau?
Nein. Verbindung über Storz-D-Kupplungen und Klemmen, werkzeuglos durch den Trupp.
